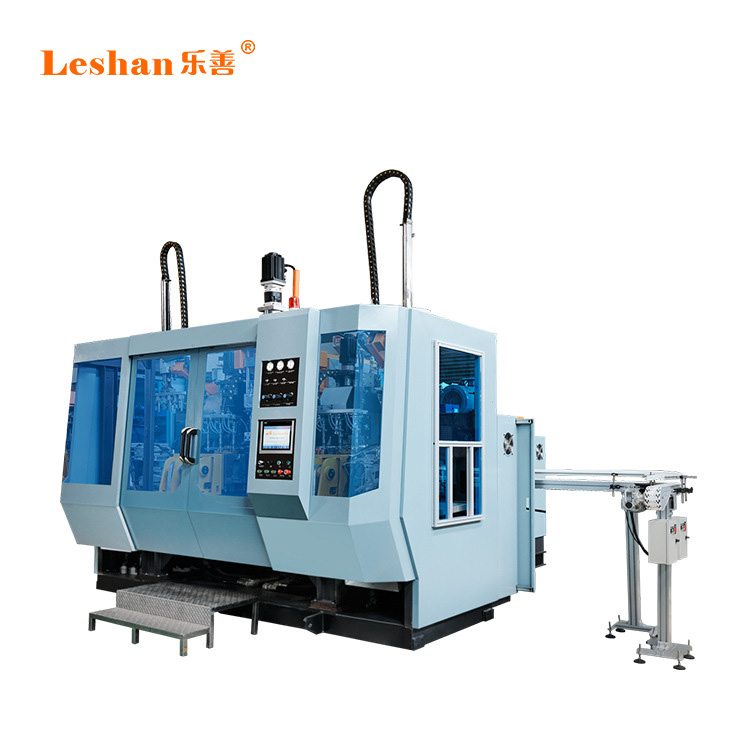

全自动一次成型往复吹瓶机 化工桶吹塑机 中空挤出机 吹瓶

厂家供应 双螺杆挤出机 双工位全自动吹瓶机 一出三全电吹

品牌: 乐善
型号: S2-250+02-85+65-3
适用原料:PE,PP

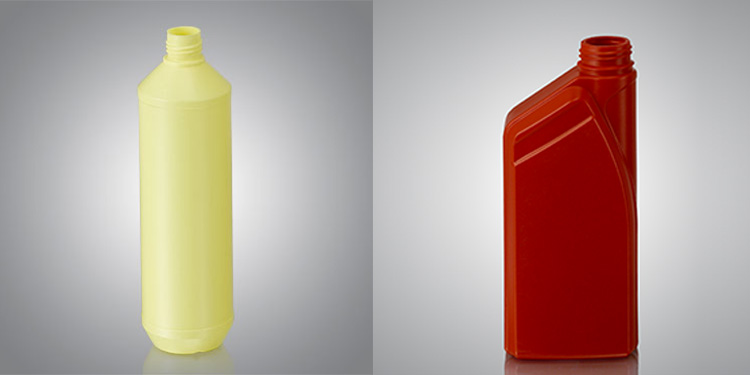

产品用途:桶、罐、瓶等
是否含有厚薄控制:是
售后服务:整机保修一年
是否提供加工定制:是

说明:

欢迎致电0757-28376168,咨询订购。
查找您附近的购买网点

  • 特点与应用
  • 数据表
基本信息
机型优点
1、全电配置,节能环保;同类机型相比对,全电设备,比液压机节能50%~60%。
2、全电数字控制,实现精准定位:移模定位精度由液压机的0.05mm提升到0.03mm。
3、全电数字控制,实现能量高效利用:伺服电机直接驱动,减少液压的能量相互转换的中间环节,减少能量损耗。
4、成型周期短,制品最快成型时间19.6S可实现。
5、节省人工成本:如配置有三轴伺服机械手,每台机可减少员工2名,可有效减少人员工资与管理成本。
6、满足高卫生标准:纯电驱动更适合食品、医药、饮料等对卫生要求极严的产品。
7、多项实用新型专利应用于该产品。

机型性能特点
1、搭载伺服电机驱动模头、电动插笔、电动摆架等伺服电机驱动,非常省电。
2、采用SIEMENS S7-200德国西门子S7-200,PLC响应速度为0.37μs 。
3、插笔运动可通过操作屏数字调整,无需人工机械调整。

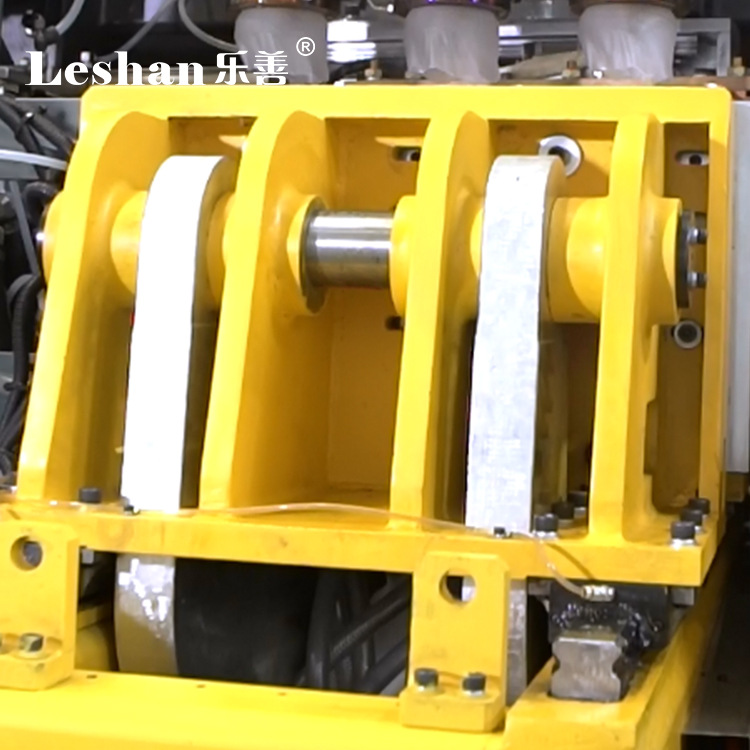

4、采用伺服电机及滚珠丝杆代替原液压油缸与位移传感器的机械结构,具有运动精度高、运动轻快、响应速度快等特点。
5、搭载电动升降平台,搭载除水口料装置。
6、采用名厂气动、液压、电气控制元件,使用寿命长。
7、可选配自动上料装置及制品输送装置,便于流水线生产。
8、挤出电机采用变频调速,能适应吹塑工艺对螺杆转速变化的要求。

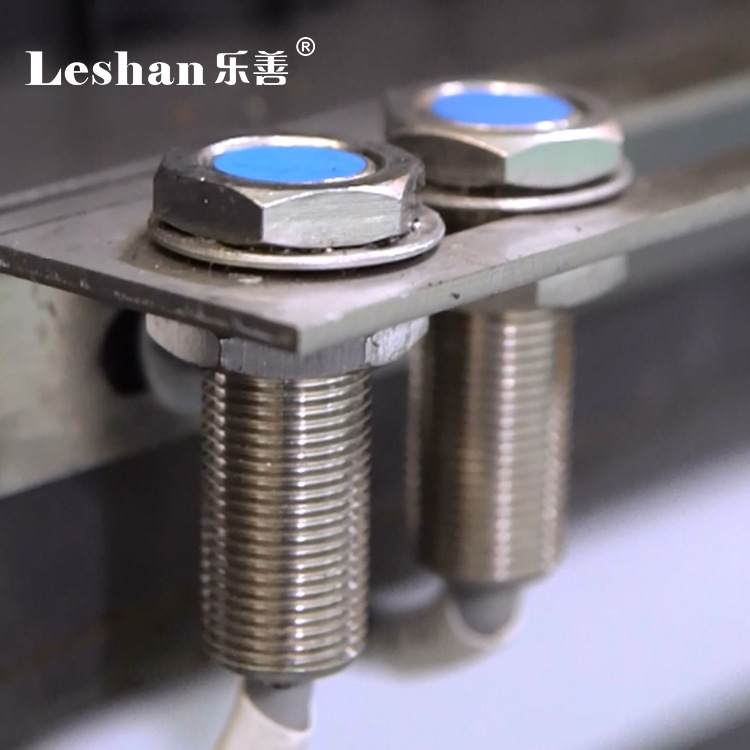

9、机型采用瑞士科瑞接近开关,更加安全保障。

机型选配功能
1、为方便回料,用户可选择增加液压自动换过滤网装置,可增加下吹、壁厚控制器、自动切口拉底或自动除飞边装置;
2、可选配预封口切刀,横向切刀,进口热切刀,冷切刀等;
3、可选配斜插笔、下插笔、吹针插笔、辅助冷却器等;
4、可选配厚薄控制器;
5、可选配用乐善机械自主研发专业用于塑料中空成型机的永磁无刷直流电机:可靠性高,稳定性好,综合节能8%至15%;
6、可选配高分子混合料螺杆:保证制品性能的同时,节约15%-30%的原料;
7、可选配奥地利SIGMATEK控制系统,其执行命令速度是传统循环刷新模式的十倍;
8、可选配远程售后服务系统:自动故障分析诊断,维修记录,报表统计,视频传输,远程手机短信通知和报警等,一机在握,了然于胸;
9、可选配无尘风送系统、输送带、自动供料系统、4合一供料机等配套功能;
10、可选配模具顶针功能、模内贴标功能、在线测漏功能、开合盖功能;
11、可选配前后移动平台,方便模具安装;
12、可选配预夹胚功能、2轴伺服机械手、单轴伺服机械手;
13、用户可根据喜好选择分流梭、螺旋或排胶式模头、连续式挤料模头和储料式模头。
14、可选配具有超大插笔吹气功能,快速提高产量。
15、可选配机械手,集合二次吹气定径、吹气测漏功能。
16、可选配锣口机(机内、机外)可满足根据不同制品大小,使制品瓶口更平滑。

机型操作和注意事项
1、生产前的准备
1.1检查机器是否有零、部件损伤,检查螺钉是否有松脱,检查电线、电缆是否有损坏、脱落,如有损坏,应及时更换或修理;检查挤出机料斗内是否有杂物并清理干净,然后关闭料闸门。
1.2检查各运动部件是否牢固,螺丝是否松动脱落,特别是冲击力较强的地方,皮带传动部分是否异常。
1.3检查高压气源,低压气源,电源,水源是否正常。
1.4检查各急停开关,安全门开关,保护装置检测开关是否正常。
1.5检查各气动元件是否漏气,动作是否灵敏。
1.6请严格按操作手册的流程操作。
2、正常生产
机器正常生产时,需有专人负责看管,发便发现问题及时处理。由于机器自动化程度较高,正常生产时工作量很少,用户只需定时忝加原料,并使用容器在机器指定位置收集制品及飞边料。

产品的维护与保养
国内免费安装调试,提供1年的免费保修期和永久设备维修服务。并设有专业出境维修团队。
备注:设备价格会因设备配置功能而改变,详情请咨询乐善营销中心0757-28376177。

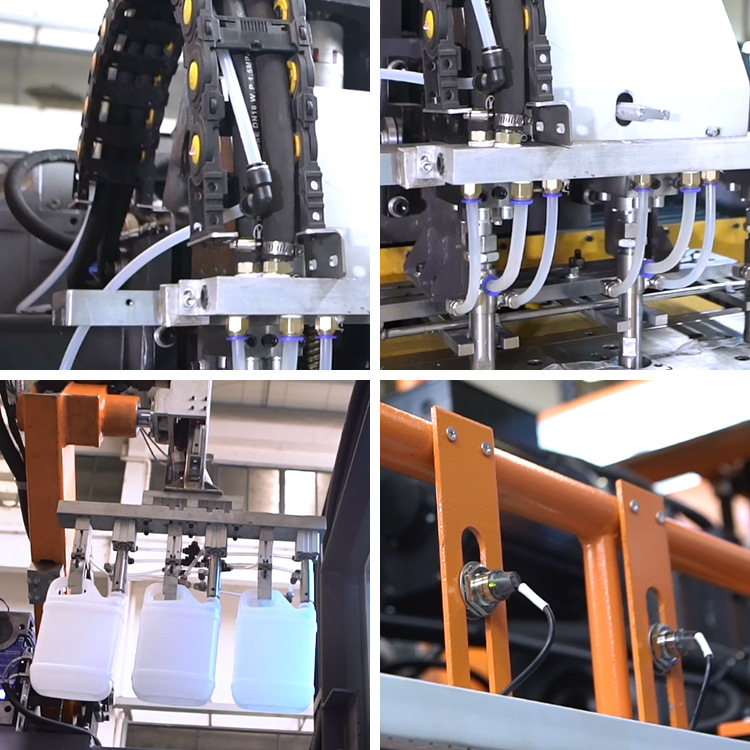

产品细节



产品参数
机型Model S2-250+02-85+65-3
  项目 Items 单位Unit 参数
基本参数Specification 类别 Category / 双层 2 s
制品最大容积 Max. Blow Volume  L 1.6L
适用原料 Material / HDPE,PP
模头坯料数量 QTY Of Die Head / 3
常用模头中心距 Die Head Distance (Center to Center)  mm 180
机器净重约 Net Weight kg 约13000
机器外形尺寸 Machine Dimension mm,L×H×W 约5000*3750*4000
模头Die head 模头加热段数 Die Head Heating Zone / 7
模头加热功率 Die Head Heating Power kW 10.5
锁模架系统
Carriage system
模架数量 QTY Of Station / 2
最小合模距 Min Mold Closing Distance mm 250
锁模行程 Clamping Stroke mm 450
锁模板尺寸 Mold Plate Size mm W×H 600x390
摆架行程 Carriage  Stroke (mm) 750
锁模力 Clamping Force kN 200
挤出系统Extruder system        螺杆直径 Extruder Diameter mm 85 65
螺杆长径比 Extruder Length/Diameter Ratio L/D 24 24
螺杆转速 Extruder Rotating Speed r/min 20-66 20-53
最大塑化能力 Max Extrusion Capacity kg/h 130 32
挤出电机额定功率 Extruder Motor Rated Power kW 30 15
机筒加热段数 Barrel Heating Zone / 3 3
机筒加热功率 Barrel Heating Power kW 15 9
冷却风机功率 Cooling Fan Power kW 0.54 0.12
动力系统Power system 插笔电机额定功率 Blow Pin Motor Rated Power kW 3 3
锁模电机额定功率 Mold clamping Motor Rated Power kW 7.5 7.5
摆架电机额定功率 Carriage Motor Rated Power kW 5.5 5.5
抬头电机额定功率 Head Lifing Motor Rated Power kW 2.2
平台升降电机额定功率 Platform Lifing Motor Rated Power kW 1.5
气动系统额定工作压力 Pneumatic System Rated Working Pressure Mpa 0.8
水冷系统额定工作压力 Cooling System Rated Working  Pressure Mpa 0.4
通用制品耗气量(压缩后) Universal product air consumption(compressed) m³/h 22
热切刀变压器功率 Hot Knife Transformer Power kW 2
装机总功率I Total Installed Power I kW 117.86
    备注1 Remarks1   以上机型均可搭载100点壁厚控制系统,叠加后改变的参数如下
The above models can be equipped with 100-point parison control system. The parameters to be changed after superposition are as follows.
电动壁厚控制Servo parison control 机型 Model / S2-200+02-85+65-3
壁厚伺服电机额定功率 Parison Servo Motor Rated Power kW 4.5
装机总功率II Total Installed Power II kW 123.36
    备注2 Remarks2   以上机型均可搭载后置机械手,叠加后改变的参数如下
The above models can be equipped with robot hand. The parameters to be changed after superimposition are as follows.
机械手Robot hand 机型 Model / S2-200+02-85+65-3
主轴电机额定功率 Spindle Motor Rated Power kW 1.5
Y轴电机额定功率 Y-axis Motor Rated Power  kW 0.4
装机总功率III Total Installed Power III kW 124.26
备注 Remarks 冷水机选型(风冷/水冷) Chiller recommend (air-cooled/water-cooled) hp 15/10
空压机选型(加储气罐) Air compressor recommend (Add gas storage tank) hp 10
备注:
1、各机型加热功率与模头配置有关,因模头配置不同,可能出现加热功率稍有差异的情况
2、本参数表仅供参考,实际机型参数可能会有所调整
Note:
1. The heating power of each model is related to the configuration of the die head. Due to the different configuration of the die head, there may be a slight difference in heating power.
2. This parameter list is for reference only, and the actual model parameters may be adjusted.
